轴向型外压式波纹补偿器TWY

轴向型外压式波纹补偿器TWY主要吸收轴向位移，具有补偿量大、保温性能好、残余介质可以排除等优点。
补偿器又叫伸缩器，不锈钢伸缩器

型号：莱特森生产外压式不锈钢伸缩器DN32-DNI600，
压力级别0.1MPa-2.5MPa。
产品轴向补偿量：18mm-400mm 1、不锈钢伸缩器结构简图

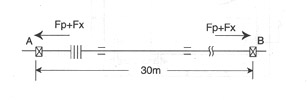

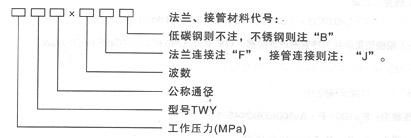

2、不锈钢伸缩器产品代号  举例：0.6TWY500×8JB 表示：不锈钢伸缩器公称通径为500mm，工作压力为0.6Mpa，（6kg/cm2）波数为8个，不锈钢管连接的轴向型外压式不锈钢伸缩器。注：疏水口的设置按用户要求 3、不锈钢伸缩器结构特点不锈钢伸缩器由一个或多个波纹管通过中间接管串接在一起，两端分别与内封板和封底板焊接后，再分别与通管外管相连、波纹管波数较多。 4、不锈钢伸缩器补偿特点 该不锈钢伸缩器主要吸收轴向位移，具有补偿量大，保温性能好，残余介质可以排除等优点。 5、不锈钢伸缩器安装使用事项： （1）安装时疏水口向下。 （2）现场安装完后，   拆除拉杆。 （3）安装是介质流向与补偿器的流向标志一致。 6、轴向型外压式波纹补偿器（不锈钢伸缩器）对支座作用力的计算（不考虑温度对补偿量及刚度的修正）： 例：一碳钢管路，公称通径500mm,工作压力0.6Mpa：介质温度350℃，环境   低温度-10℃，安装温度为20℃，管线长如图,疲劳破坏次数要求30000次。要安装一外压补偿器（伸缩器，不锈钢伸缩器），试计算伸缩器对支座的作用力。 外压不锈钢伸缩器一般安装位置如下（图示）


解：（1）热变形计算 △L=α·△T·L=0.0133×[350-(-10)] ×30=143.6mm (2)根据使用条件和热变形计算数据，查样要可选用0.6TWY500×8F,N=3000u次。 Xo=192mm,Kx=272N/mm(不作预变形) (3)A，B管架受轴向力：内压推力：Fp=100·P·A=100×0.6×2445=146700(N) 轴向弹力：Fx=Kx·X=272×143.6=39059.2(N) F=Fp+Fx=146700+39059.2=185759(N)
