直管压力平衡式波纹补偿器TZP
直管压力平衡式波纹补偿器TZP

直管压力平衡式波纹补偿器TZP

立即订购
产品详情

直管压力平衡式波纹补偿器此不锈钢波纹管伸缩节补偿系统中的轴向位移,内压推力自身平衡,本产品可用于不宜设置固定支架的高物位直管线或大直径管线中。

波纹补偿器又叫波纹管伸缩节,不锈钢波纹管伸缩节
型号:莱特森生产波纹管伸缩节(不锈钢波纹管伸缩节)DN600-DN4000,
压力级别0.25MPa-0.6MPa。
波纹管伸缩节连接方式:①法兰连接式 ②接管连接式
波纹管伸缩节产品轴向补偿量:60mm-300mm
1、不锈钢波纹管伸缩节结构简图

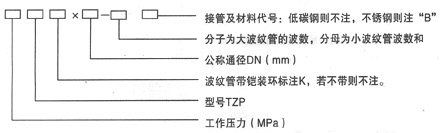

2、不锈钢波纹管伸缩节产品代号

举例:0.6TZP500×8/16-JB
表示公称通径为500,工作压力为0.6Mpa,大波纹管为8个小波,小波纹管为16个波,连接形式为不锈钢接管的直管压力平衡式波纹补偿器。
3、不锈钢波纹管伸缩节结构特点
不锈钢波纹管伸缩节的两端各有一个工作波纹管,中间有一个平衡波纹管,补偿器通过受力构件(舌管)来承受内压推力。
4、不锈钢波纹管伸缩节补偿特点
该不锈钢波纹管伸缩节能补偿管系的轴向位移,内压推力自身平衡。适用于不宜设置固定支架的高物位直管系或大直径管线中。
5、波纹管伸缩节安装使用注意事项:
该不锈钢波纹管补偿器一般应用在架空直管线上,水平安装。
6、大拉杆横向不锈钢波纹管伸缩节对支座作用离得计算;
轴向弹性力:Fx=Kx(f*X)
式中:Kx——轴向刚度,N/mm
X ——轴向实际变形量mm
f——计算系数,当预变形(包括△X=0时)f=1/2。当不进行预变形时,f=1。
7、波纹管伸缩节应用举例
( 不考虑温度对补偿量及刚度的修正)
某碳钢管道,公称通径600mm,工作压力0.6MPa,介质温度350℃,环境   低温度-10℃,补偿器安装温度20℃,根据管道的布局(如图)需安装一直管压力平衡式波纹补偿器,用于吸收管道60mm的轴向热位移,补偿器疲劳破坏次数按15000次考虑,试计算支座A、B的受力。

解:(1)根据管道的热位移X=60mm,查样本可选用0.6TZP×6/12-J,轴向补偿量X0=80mm,轴向刚度Kx=319N/mm。

(2)对补偿器进行预变形,预变形量△X为:


(3)A、B支座受力的计算:

FA=Kx(1/2X)=3190×60/2=95700(N)
FB=-FA
即支座A、B分别承受9.6吨的推力。
