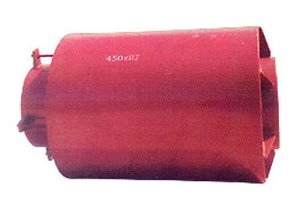

无约束型波纹补偿器WYS

无约束补偿器用途：
无约束补偿器用于管道的轴向补偿，补偿量大，具有自导向和   的抗弯能力，从而可以简化管道导向支架的设计，使导向支架的间距安装均可任意。
无约束补偿器型号：
莱特森生产DN32-DN1500,压力级别：0.25Mpa-2.5Mpa

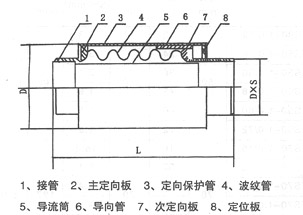

一、结构简图

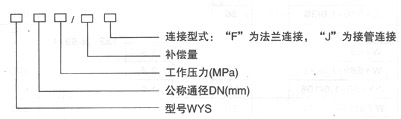

二、型号示例

举例：0.6WYS300×12F
表示：工作压力为0.6MPa，WYS代表无约束波纹补偿器，通径DN=300mm，12代表波数，F为法兰连接。
三、结构特点
无约束管道伸缩器的定向保护管的一端和主定向板焊接，包容在定向保护管内的导向管通过次定向板和另一侧接管焊接，定位板与定向保护管焊接。因此该管道补偿器具有支撑和定向性能，同时定位板保护波纹管不被拉平。
四、使用说明：
"无约束“是国以往的轴向型波纹补偿器对使用有较多约束条件而得名的，无约束波纹补偿器   了以往轴向型补偿器对导向支架L1≤4DgL2≤14Dg和L3要求，使用约束波纹补偿器可使管道的所有支架间距均可任意。

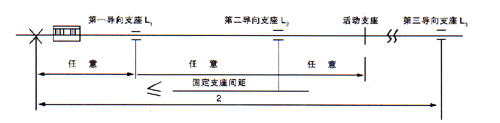

三、按装示意图：

四、无约束型补偿器是以通用型补偿器的较多约束而约束而得名，可以的抵抗管道横向位移和角向位移同，既有助与稳定性和自导能力又有克服安装误差、体积小、补偿量大、经济实惠、   的特点，可以避免扭弯和失稳
