平面铰链波纹补偿器TJL

平面铰链波纹补偿器结构特点：铰链不锈钢膨胀节由接管、不锈钢波纹管及与接管相连的一对铰链构成。平面不锈钢膨胀节（平面不锈钢波纹膨胀节）的铰链具有承受内压推力的能力。
平面铰链波纹补偿器又叫平面铰链不锈钢膨胀节、平面铰链不锈钢波纹膨胀节
型号：莱特森生产不锈钢膨胀节DN65-DN5000，
压力级别0.1MPa-2.5MPa。
连接方式：①法兰连接式 ②接管连接式
不锈钢膨胀节产品角向补偿量：±4度-±9度 1、铰链不锈钢膨胀节（不锈钢波纹膨胀节）结构简图

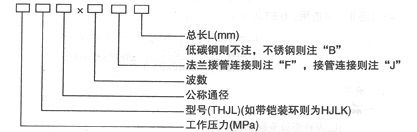

举例：0.6TJL100×8F：
表示公称通径为Ф100，工作压力为0.6Mpa(6kgf/cm2)，波数为8个，碳刚法兰连接的铰链补偿器。
3、铰链不锈钢膨胀节（不锈钢波纹膨胀节）结构特点 "
波纹补偿器由接管、波纹管及与接管相连的一对铰链构成。不锈钢膨胀节的铰链具有承受内压推力的能力。
4、铰链不锈钢膨胀节（不锈钢波纹膨胀节）的特点：
该不锈钢膨胀节用于吸收单平面的角向位移。
5、铰链不锈钢膨胀节（不锈钢波纹膨胀节）安装使用注意事项
（1）不锈钢波纹膨胀节两个或三个配套使用
（2）安装时不锈钢膨胀节的铰链转动平面   与位移平面一致。
