万向铰链波纹补偿器TWJ

万向铰链补偿器用途：
用于补偿管线任意平面内的角位移。
万向铰链补偿器型号：
莱特森生产：DN100-DN6000 压力级别：0.1Mpa-2.5Mpa
连接方式：1) 法兰连接式　2) 接管连接
产品轴向补偿量：±4－±9
一、结构简图

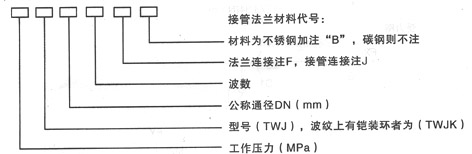

二、型号示例

举例：0.6TWJ500×4F
表示：工作压力为0.6MPa，公称通径为500mm，波数为4，碳钢法兰连接的万向铰链补偿器。
三、使用说明：
万向铰链补偿器可以补偿任意平面内的角位移。
样本中所列出的角位移补偿量，为单一平面内允许的   大补偿量。
四、结构特点
万向铰链补偿器有一个万向环，在其周围有两对相互垂直的铰链结构。
